电子哨兵(健康码人证核验一体机)
电子哨兵(健康码人证核验一体机)
电子哨兵(健康码人证核验一体机)

电子哨兵(健康码人证核验一体机)

产品特征

电子哨兵(健康码人证核验一体机)

产品简介:

测温人脸识别终端,采用瑞芯微 RK3288 高性能硬件平台,搭载工业级双目摄像头和人脸活体识别技术,以及红外人体测温模块,是一款高性能、高可靠性的产品。支持 1:1 和 1:N 人脸比对和检索,支持口罩识别,支持人体温度检测,可高温预警,并支持身份证读卡器、二维码,指纹仪等多种外设扩展,可应用于门禁考勤,实现人员的安全、高效的进出控制。


应用场景:

可适用于社区、写字楼、学校、酒店、景区、交通枢纽中心和其他公共服务场所等。

8 寸人脸识别一体机


规格书

产品特点

· 工业级外观,稳定可靠。

· 采用8寸 IPS 全视角 LCD 显示屏。

· 支持1W 人脸库。识别率99.67%。人脸识别通过速度0.3秒。

· 支持在佩戴口罩的情况下完成人脸精准识别比对。

· 采用工业级双目宽动态摄像头,夜间红外、LED 双补光。

· 支持选配瑞芯微 RK3288四核处理器,性能强劲。

· 支持人体温度检测、温度显示,测温距离0.5-1.5米。0.5米-0.6米测温距离,温度误差在0.2°。

· 支持以及体温异常自动报警,秒级检测速度,考勤测温数据。

· 支持身份证读卡器、指纹仪、IC 刷卡器、二维码读卡器等多种外设扩展。

· 支持系统级、APP 离线级、APP+后台网络级多种 API 对接,文档完善,支持二次开发。 技术参数


技术参数


产品型号
摄像头分辨率200W 像素
类型双目宽动态摄像头
光圈F2.4
聚焦6mm
白平衡自动
补光灯LED 补光灯
屏幕尺寸8.0 英寸 IPS 液晶屏
亮度500 流明
分辨率800×1280
触摸不支持(可选支持)
处理器CPURK3288 四核
本地储存EMMC 8G
接口网络模块支持以太网、无线(WIFI)
音频1 路音频输出(line out)(选配)
USB 接口1路 USB HOST 标准 A 口
串行通讯接口1 路 RS232 串口
继电器输出1 路开门信号输出
韦根接口1 路韦根 26/34 输出,一路韦根 26/34 输入
网络接口1 个 RJ45 10M/100M 自适应以太网口,WIFI
功能刷卡器可选 IC、ID、NFC、身份证阅读器等
二维码动态二维识别(健康码核验)
人脸检测同时支持检测跟踪 5 个人
人脸库支持最高 1 万
1:N 人脸识别支持
1:1 人脸比对支持
陌生人检测支持
识别距离配置支持
UI 界面配置支持
设备远程升级支持
设备接口接口包括设备管理、人员/照片管理、记录查询等
部署方式支持公有云部署、私有化部署、局域网使用、单机使用
扫码器识读方式640*480 CMOS
识读精度一维码 6mil
识读景深50-120mm
对比度≥25%
扫描角度转角 360°,仰角士 55°,偏角士 55°
视场角水平 60°,垂直 46°
工作电流≤220mA
红外热成像模块人体温度检测支持
温度检测距离0.5 米-1.5 米(最佳距离 0.5-0.6 米)
测温精度≤ ±0.2℃
测温范围25℃~45℃
热成像视场16 X 32℃
访客体温正常直接放行支持
体温超温报警支持(体温报警值可设置)
电源DC12V(±10%)
工作温度-20℃~60℃(不含测温模块)
储存温度-30℃~50℃
功耗13.5W(Max)
安装方式壁挂式安装或立柱式安装
设备尺寸240*125*26mm
系统版本安卓 7.0
重量标准:1.6kg 带包装:2.2Kg
装箱清单
整机*1、电源适配器*1、保修卡*1、合格证*1



线材接口定义


8 寸人脸识别一体机


各接线端子的接口定义如下:


· 继电器



端子电气定义
Pin1COM
Pin2NO


· 韦根输入



端子电气定义
Pin1D0_IN
Pin3D1_IN
Pin212V
Pin4GND


· 韦根输出



端子电气定义
Pin1D0_OUT
Pin3D1_OUT
Pin2GND


· RS485串口



端子电气定义
Pin1232_RX1
Pin3232_TX1
Pin2GND


设备接入外网的方式

1、手机热点或 wifi
将 USB 鼠标插入人脸识别设备尾线中的 USB 接口,将设备重启后进入主界面,进入设置界面,点击wifi 搜索,选择可以联网的信号点,输入密码即可。(操作方式与安卓手机一样)
2、交换机
将人脸识别设备尾线中的网口接上网线,插在交换机任一口,确保交换机连接的电脑能访问外网,无需任何调试,人脸识别设备自动获取 IP。


闸机款设备安装方式
1、闸机固定孔需要打φ35 的通孔,GB812 螺母固定立柱即可。


8 寸人脸识别一体机


2、闸机款设备安装示意图


8 寸人脸识别一体机



如上图所示:应用不种类型的通道闸机,安装在闸机不锈钢面板上,距离闸机缘 400-500MM 处,用不锈钢开孔工具开直径 35MM 圆孔,将人脸识别设备及引线穿进圆孔,再用内径 35mm 不锈钢螺母(标配)锁紧即可。可适应识别距离 500-1000mm 人脸识别,识别距离也可以根据现场需求进行调整。


门禁款设备安装方式

1、安装高度、垂直广角、水平广角说明


8 寸人脸识别一体机


2、壁挂款设备安装说明

设备壁挂支架采用标准 86 盒尺寸设计,只需将其固定在 86 盒上,用四颗紧定螺丝 M3*5 即可。


设备接线图

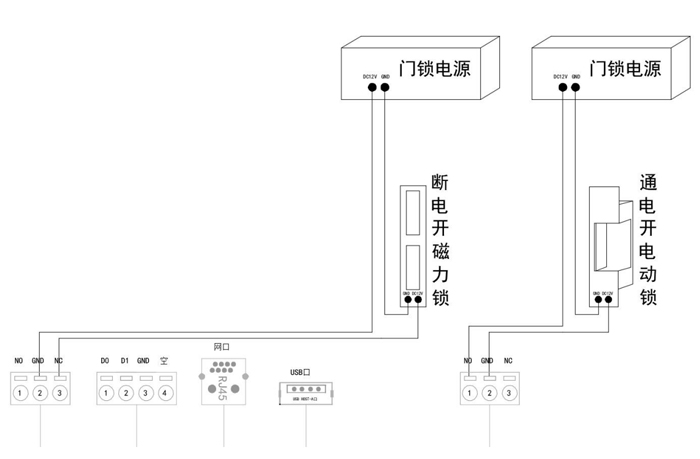

门禁模式(常开、常闭接线方式)


8 寸人脸识别一体机



接线说明:
1、断电开锁方式:门锁供电电源正极接入主板继电器公共(COM)端,门锁供电电源负极接锁电源负极,主板继电器常闭(NC)端接入锁电源正极。平时锁保持通电状态,当有人脸开门信号输入时,锁与锁电源旁路,门锁打开。
2、通电开锁方式:门锁供电电源正极接入主板继电器公共(COM)端,门锁供电电源负极接锁电源负极,主板继电器常开(NO)端接入锁电源正极,平时锁保持断电状态,当有人脸开门信号输入时,锁与锁电源通路,门锁打开。

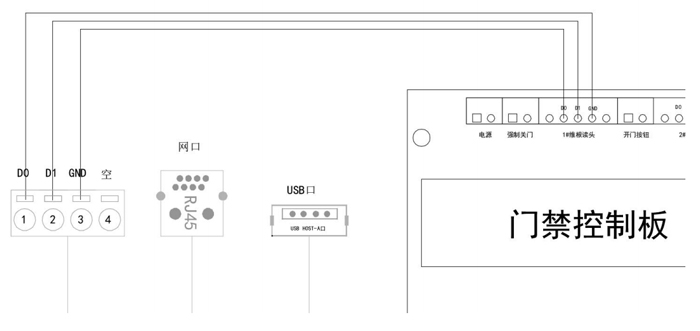

读头模式(连接门禁控制器)


8 寸人脸识别一体机


接线说明:主板 WG 输出 GND、D0、D1 对应接入门禁控制板 WG 输入 GND、D0、D1 端子。


注意事项:
1、此设备电源标称值为直流 12V2A。请严格参照设备接线图进行安装接线,严禁进行带电接、拆线操作。
2、此设备如在极寒和极热场景下安装时,需提前与厂家技术员进行沟通,可事先预装温控装置。

安装注意事项
1、实际布线时,若主机的 12V 供电线未采用“专用电源延长线”且距离较长,导致线缆等效电阻过大,则容易出现终端电压不足(≤11V)、主机反复重启、死机等异常现象。
2、本设备内置继电器器件,其磁力锁(或其他门禁控制机组)负载最大电压不能超过 DC12V、最大电流不能超过 3A,若超过将击穿继电器,导致不能开门。

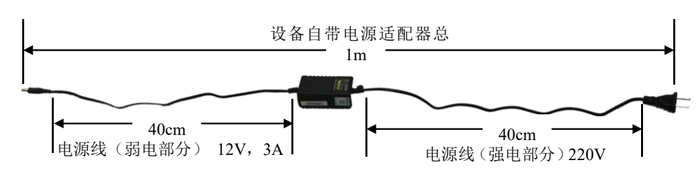

3、设备自带电源适配器如图所示,总长 1 米,其中电源线(弱电部分)40cm,电源线(高压部分)40cm。


8 寸人脸识别一体机


3、电源线(弱电部分)延长不可超过 3 米,否则会导致设备主机端电压供电不足,出现反复重启、死机等异常现象。若电源距离设备较远,可延长电源线(强电部分)。
4、若使用其他适配器,如 9V、1A,电压不足、电流过小都会导致设备反复重启。
5、使用的线缆不可太细(如网线细线),建议并联多股相同的线缆或使用铜芯加粗的线缆,确保电压>11V。
6、注意:若使用网线,延长线用 4 股网线做正极,4 股做负极。

其他注意事项:
1、电源适配器是否 12V/3A
2、显示屏保护玻璃盖板是否破损
3、配件是否齐全
4、非专业人员请勿拆机
